Elektromagnetický ventil 5/8", bez cievky MDF-08007 Sanhua

Úvod

Elektromagnetické ventily obvykle ovládajú prietok kvapalného chladiva na vstupe do vstrekovacieho ventilu pri výparníku. Možno ich však tiež použiť pre riadenie prietoku horúcich pár chladiva – napríklad v systéme regulácie výkonu obtokom horúcich pár, alebo v systéme odmrazovania horúcimi parami. Ventily otvárajú pri prívode napätia na cievku ventilu a zatvárajú pri prerušení napájania cievky.

Prevedenie

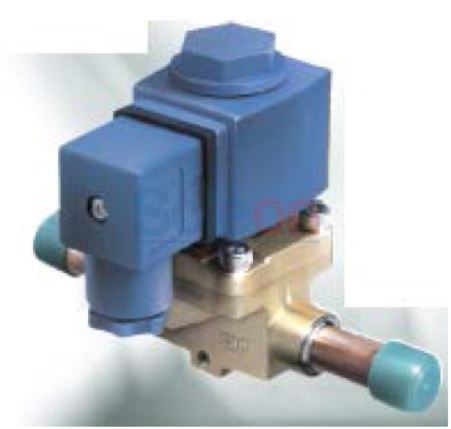

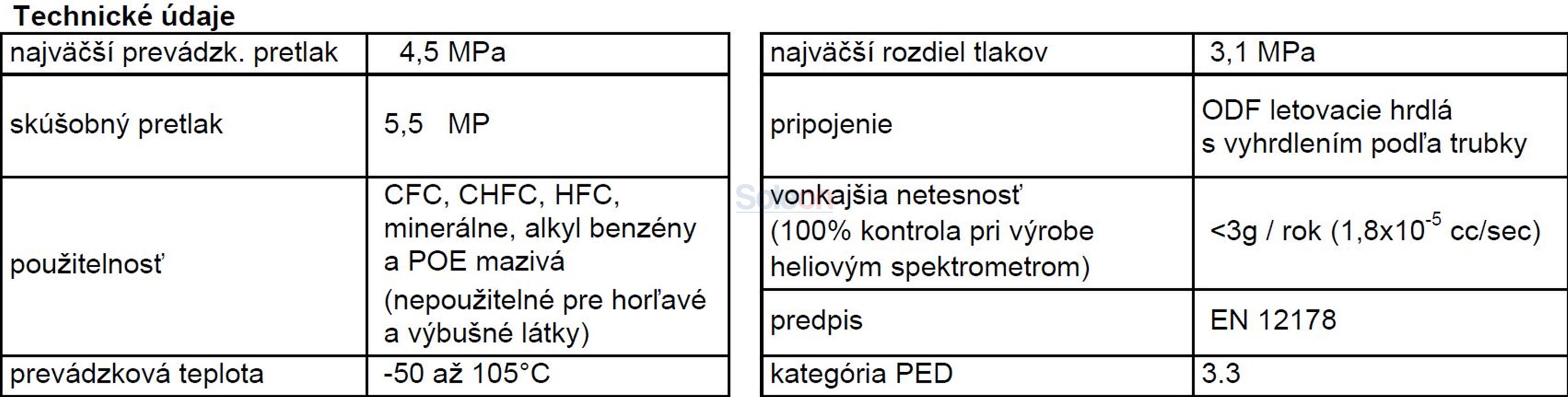

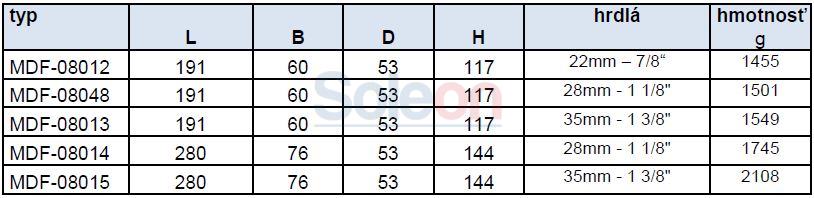

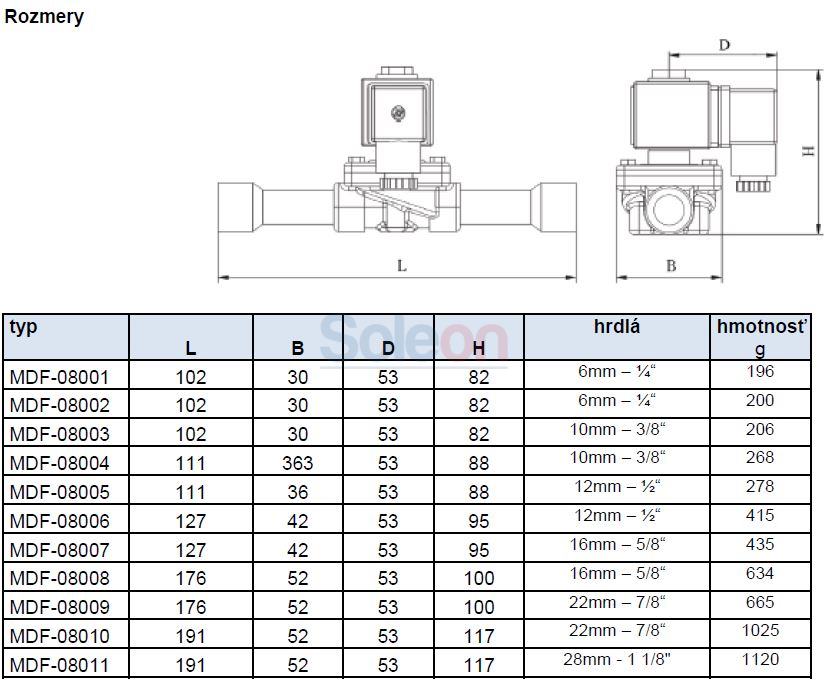

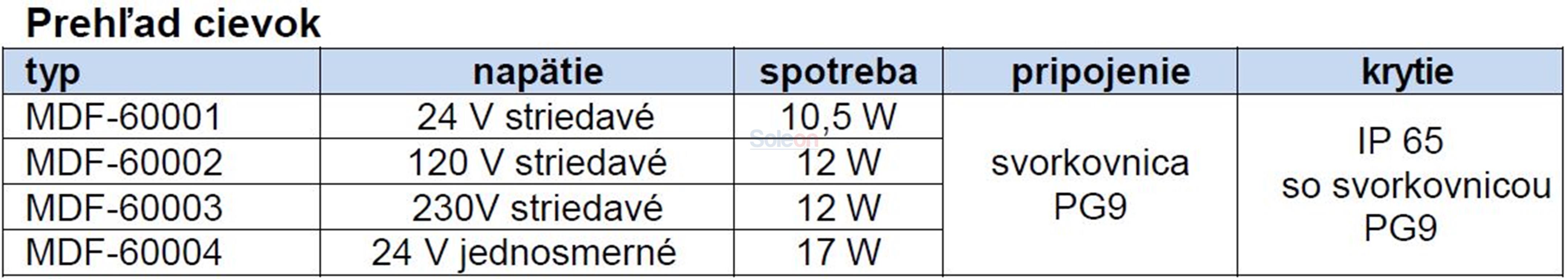

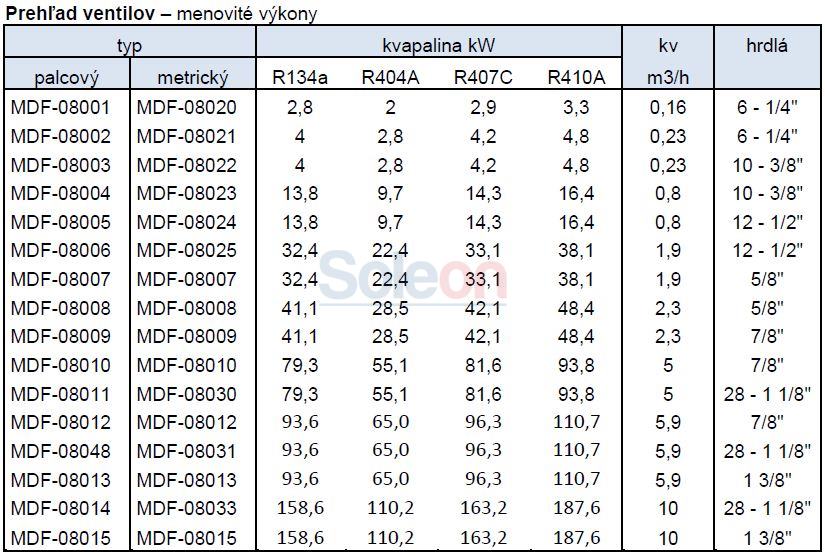

Teleso ventilu je mosadzný výkovok s medenými hrdlami z trubiek s upravenými koncami pre spájkovanie v priamom usporiadaní. Do telesa ventilu je zaskrutkovaná časť, na ktorú sa nasadzuje elektromagnetická cievka. V trubičke, na ktorú sa nasadzuje cievka, je kotva ventilu s pružinkou, ktorá kotvu vracia do základnej polohy. Kotva má vo svojej spodnej časti vytvorené tesniace sedlo, ktorým uzatvára prietok chladiva ventilom. Protisedlo je vyrobené v telese ventilu. Teleso ventilov je v najnižšej časti zvonka opatrené vnútorným závitom pre pripevnenie ventilu na vhodnú konzolu. Elektromagnetické ventily MDH sa dodávajú s pripojovacími hrdlami pre trubku Cu 6 mm až 22 mm ( v palcoch je to ¼“ až 7/8“). Rad obsahuje štyri veľkosti telies, ktoré používajú pre otváranie prietoku ventilom princíp vyrovnávania tlakov – servosystém. To je dané nutnosťou obmedziť nevyhnutnú silu pre otvorenie sedla ventilu na hodnotu, ktorú je schopná vyvolať používaná elektromagnetická cievka. Kotva cievky otvára pomocný otvor malého prierezu, ktorý prepustí tlak chladiva do miest, kde tento tlak zaistí otvorenie sedla. Pre otvorenie prierezu je tak potrebné zaistiť rozdiel tlakov na sedle ventilu najmenej 2 kPa, aby tento systém spoľahlivo pracoval.
