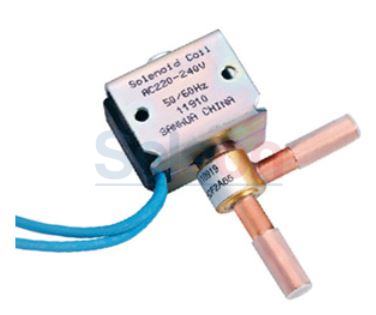

Elektromagnetický ventil rohový 1/4", bez cievky FDF-06004 Sanhua

Úvod

Elektromagnetické ventily obvykle ovládajú prietok kvapalného chladiva na vstupe do vstrekovacieho ventilu pri výparníku. Možno ich však tiež použiť pre riadenie prietoku horúcich pár chladiva – napríklad v systéme regulácie výkonu obtokom horúcich pár, alebo v systéme odmrazovania horúcimi parami. Ventily otvárajú pri prívode napätia na cievku ventilu a zatvárajú pri prerušení napájania cievky.

Prevedenie

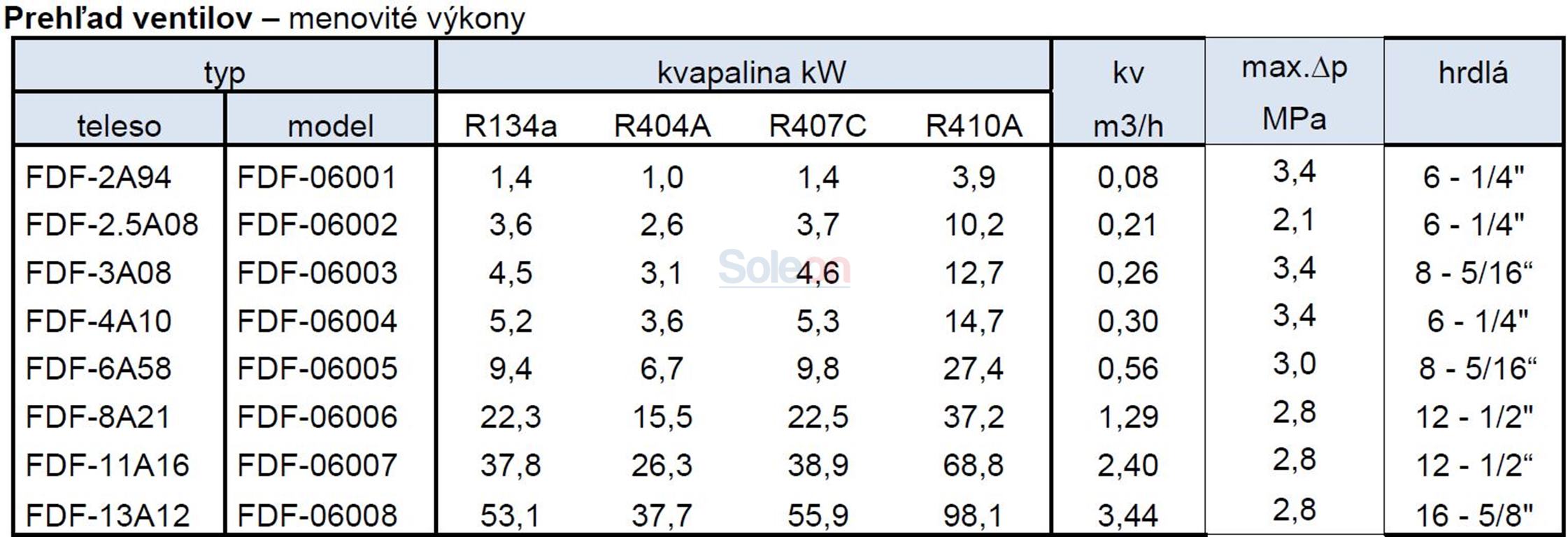

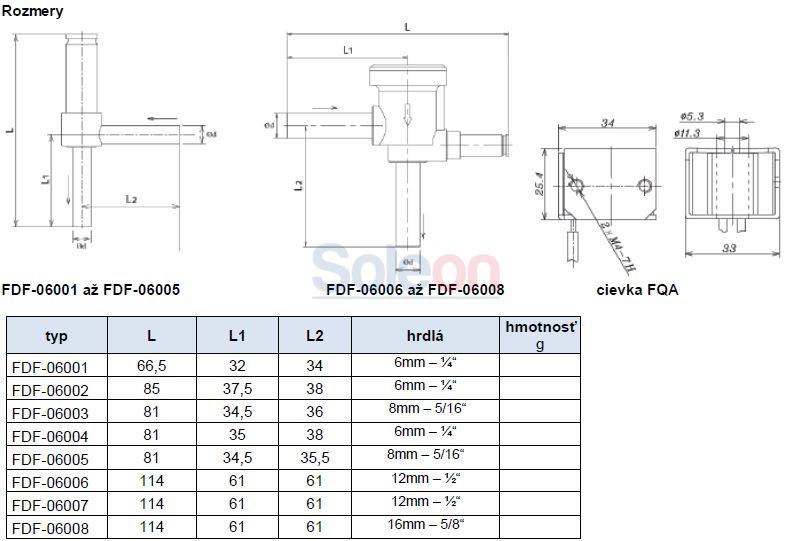

Teleso ventilu je mosadzný výkovok s medenými hrdlami z trubiek s upravenými koncami pre spájkovanie v priamom usporiadaní. Do telesa ventilu je zaskrutkovaná časť, na ktorú sa nasadzuje elektromagnetická cievka. V trubičke, na ktorú sa nasadzuje cievka, je kotva ventilu s pružinkou, ktorá kotvu vracia do základnej polohy. Kotva má vo svojej spodnej časti vytvorené tesniace sedlo, ktorým uzatvára prietok chladiva ventilom. Protisedlo je vyrobené v telese ventilu. Teleso ventilov je v najnižšej časti zvonka opatrené vnútorným závitom pre pripevnenie ventilu na vhodnú konzolu. Elektromagnetické ventily FDF sa dodávajú s pripojovacími hrdlami pre trubku Cu 6 mm až 16 mm ( v palcoch je to ¼“ až 5/8“). Rad obsahuje osem veľkostí so štyrmi rôznymi veľkosťami hrdiel.
